Na Parte 1 de nossa série de blogs 400G ZRx, compartilhamos o básico sobre o que é 400G ZRx e quais tipos de produtos se enquadram nesta categoria. Agora estamos prontos para nos aprofundarmos mais nesta emocionante tecnologia coerente, analisando várias aplicações de rede 400G ZRx, incluindo links cinza, amplificados versus não amplificados e cálculos de orçamento de links de energia. Os aplicativos habilitados pelos produtos 400G ZRx representam um avanço significativo na tecnologia de redes ópticas, permitindo soluções mais rápidas, eficientes e escaláveis para atender às demandas de aplicativos e serviços modernos com uso intensivo de dados.
Cinza + links não amplificados para 400G ZRx
Um link cinza é apenas um link de fibra direto, ponto a ponto, sem DWDM MUX/DEMUX (Dense Wavelength Division Multiplexing/Demultiplexing) e sem amplificação. Com óptica 400G ZRx como as que apresentamos anteriormente, um link cinza pode ser formado e um orçamento de link de energia simples calculado da seguinte forma, subtraindo a sensibilidade do receptor (RX) da potência de saída do transmissor (TX):
Orçamento do Power Link = (Potência TX) – (Sensibilidade RX)
PRÉ-QSFP56DD-ZR → -10 dBm – (-18 dBm) = 8 dB
PRE-QSFP56DD-ZRHT → 0 dBm – (-20 dBm) = 20 dB
PRÉ-QSFP56DD-ZRXT → +4 dBm – (-20 dBm) = 24 dB
Para estimar a distância alcançável para um link cinza específico, deve-se também considerar fatores como a perda de fibra, conforme mostrado abaixo na Tabela 1. Aqui estimamos, por exemplo, um nível de perda de 0,25 dB/km para fibra mais antiga no campo . Para fibras mais novas, como as que temos em nosso laboratório (sem emendas, sem problemas, fibra nova intocada), podemos representar a perda como ~0,2 dB/km. E então estimando o valor típico ou médio para perda de fibra na banda C DWDM, usaremos 0,22 dB/km.

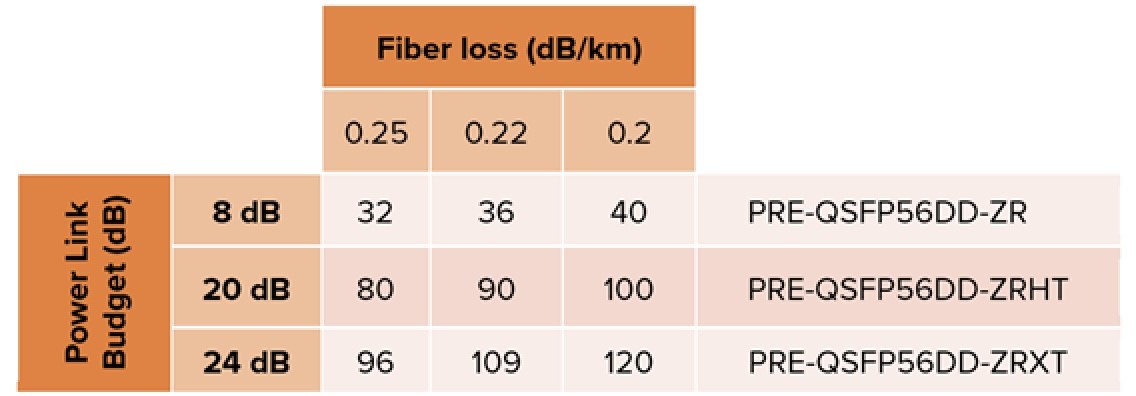

Tabela 1 Distância máxima teórica (km) para orçamento de link versus perda de fibra
Em seguida, calculamos a distância máxima teórica alcançável em km para cada combinação de orçamento de link e perda de fibra para cada módulo 400G ZRx mostrado na Tabela 1.
Links não amplificados DWDM para 400G ZRx
Uma aplicação ligeiramente diferente a ser considerada é um link cinza não amplificado com MUX/DEMUX adicionado ao sistema. Por uma questão de simplicidade, estamos usando as especificações TX e RX ao usar o aplicativo 400G OFEC DP-16QAM de um PRE-QSFP56DD-ZRPHT. Aplicações com taxas de dados mais baixas podem ter melhores margens orçamentárias no link de energia.
Um cálculo básico do orçamento do link de energia pode ser feito como neste exemplo:
PRE-QSFP56DD-ZRPHT → +1 dBm – (-22 dBm) = ~23 dB
E então precisamos considerar as perdas de inserção (IL) MUX/DEMUX de ambos os lados do link e incluí-las em nosso cálculo. A Tabela 2 mostra a distância máxima teórica em km obtida para diferentes combinações de orçamento de link versus perda de fibra usando diferentes configurações MUX+DEMUX com transceptores PRE-QSFP56DD-ZRPHT (@400G OFEC DP-16QAM) em cada lado:

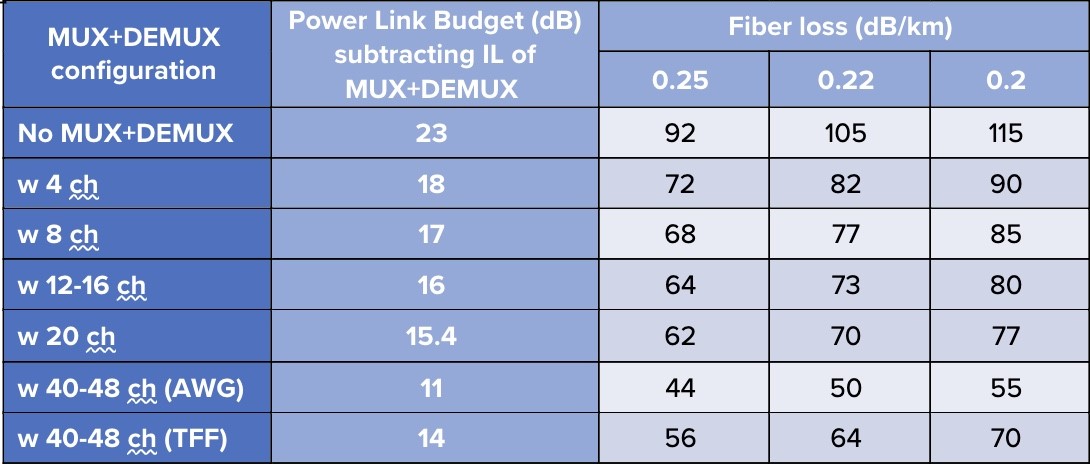

Tabela 2 Distância máxima teórica (km) para orçamento de link versus perda de fibra para várias configurações MUX+DEMUX
Como exemplo visto na tabela, usando transceptores PRE-QSFP56DD-ZRPHT e um MUX + DEMUX de 8 canais, você seria capaz de alcançar entre ~70 a 80 km sem amplificação, ponto a ponto.
Links Amplificados
A seguir, veremos links amplificados nos quais normalmente teremos DWDM MUX/DEMUX (seja passivo ou via ROADMs) mais algum tipo de amplificação, normalmente EDFA (amplificador de fibra dopada com érbio) ou amplificadores Raman.
Figura 1 Ex. Aplicação 400G ZRx com DWDM MUX/DEMUX e Amplificação Neste caso, estamos indo de um cálculo de orçamento de link de energia para um cálculo de orçamento de link OSNR (Optical Signal to Noise Ratio). O OSNR será degradado pela figura de ruído (NF) de cada amplificador incluído no projeto da rede óptica. Os principais parâmetros para este tipo de projeto de rede óptica incluem: a.) Potência de saída TX b.) Transmissor OSNR c.) Tolerância OSNR no Receptor d.) Tolerância à dispersão cromática no receptor
.png)
Neste cenário mostrado na Figura 2, você tem vários sinais multiplexados como entrada no amplificador. Esses sinais passarão por um amplificador – neste caso, um EDFA – e todos os sinais serão amplificados, inclusive o ruído (conforme representado pela área cinza). Para cada amplificador da rede, o sinal será amplificado junto com o ruído. Além disso, o valor do ruído de cada amplificador limitará o OSNR após cada estágio de amplificação. Portanto, o orçamento do OSNR continua diminuindo a cada extensão de amplificação e essa é, em última análise, A principal limitação desse tipo de aplicação de rede.
